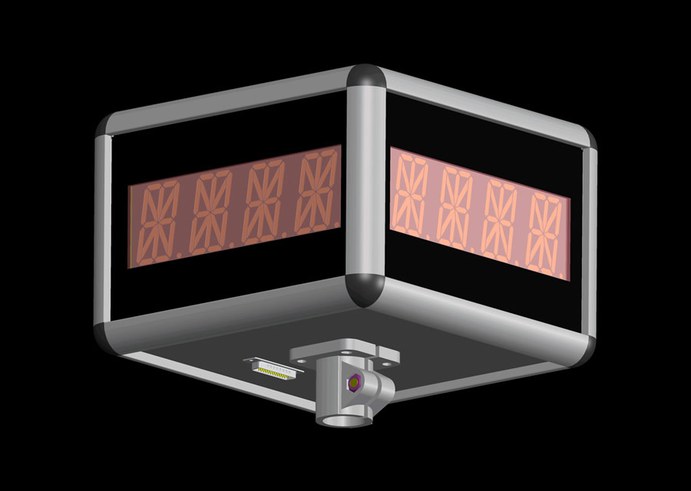

Anzeigeeinheit W11

Die Anzeigeeinheit kommuniziert über eine RS232 Schnittstelle oder einen von extern kommenden BCD-Code und gibt diesen über eine 17-Segment-Anzeigen aus.

Bei BCD Codierung wird für jede Stelle ein separater BCD-Code (4-Draht-Leitung) benötigt. Der Punkt der zweiten und dritten Anzeige von rechts gesehen wird über eine separate Leitung angesteuert. Die Anzeige wird gleichzeitig auf allen 4 Seiten ausgegeben.

Die elektronische Anzeigeeinheit W11 wird zur Anzeige von 4-stelligen Fehlercodes an elektrisch überwachten Anlagen eingesetzt.

  • Betriebsspannung:  24VDC +/-10%
  • Stromaufnahme:  1,5A
  • Anzeige: LED / 56,8mm / rot
  • Datenpegel:  High – 10-30VDC / Low – 0-1VDC
  • Abmessungen (l x b x h):  260 x 260 x 175 mm
  • Befestigung:  stehen oder hängend
Anzeigeeinheit W11

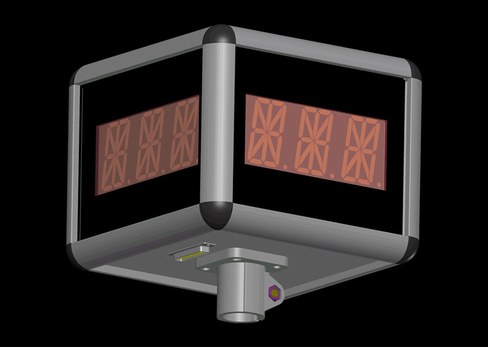

Anzeigeeinheit W10

Die elektronische Anzeigeeinheit W10 wird zur Anzeige von 3-stelligen Fehlercodes an elektrisch überwachten Anlagen eingesetzt.

  • Betriebsspannung:  24VDC +/-10%
  • Stromaufnahme:  1,5A
  • Anzeige: LED / 56,8mm / rot
  • Datenpegel: RS 232 oder High – 10-30VDC / Low – 0-1VDC
  • Abmessungen (l x b x h):  220 x 220 x 175 mm
  • Befestigung:  stehen oder hängend
Anzeigeeinheit W10

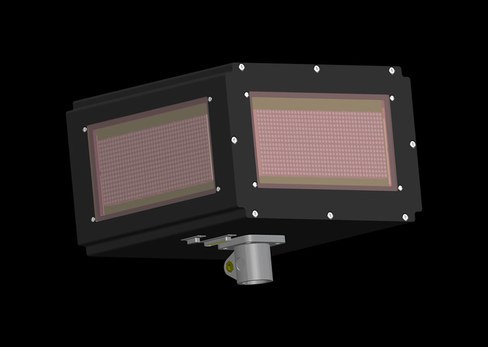

Anzeigeeinheit W28

Anzeigeeinheit W28

Die elektronische Anzeige W28 wird zur Anzeige von Klartext auf einer Fläche von 16 x 40 Bildpunkten eingesetzt und kann einzeilig oder zweizeilig betrieben werden. Texte können Produktionsdaten, Überwachung und Erkennung von Störungen oder Ereignissen, Logistikinformationen, Gefahrenhinweise und allgemeine Informationen an Bediener sein.

  • Betriebsspannung:  24VDC +/-10%
  • Stromaufnahme:  2,0A
  • Anzeige: 76 x 190mm, ein- oder zweizeilig
  • Ansteuerung: RS232 oder Aufruf von 256 im Gerät, abgelegten Textfeldern über
  • 8-Bit-Leitung
  • Abmessungen (l x b x h):  280 x 280 x 230mm
  • Befestigung:  stehen oder hängend

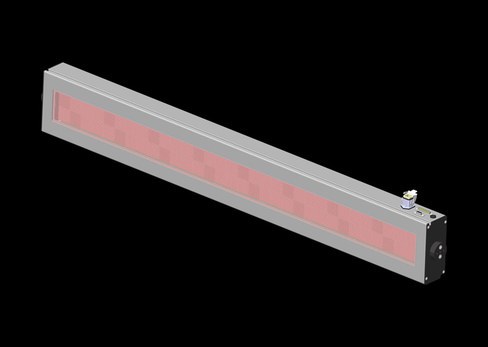

Anzeige AGD

Die elektronische Anzeige AGD wird zur Anzeige von Klartext auf einer Fläche von 16 x 256 Bildpunkten eingesetzt und kann einzeilig oder zweizeilig betrieben werden. Texte können Produktionsdaten, Überwachung und Erkennung von Störungen oder Ereignissen, Logistikinformationen, Gefahrenhinweise und allgemeine Informationen an Bediener sein.

  • Betriebsspannung:  95 – 253VAC
  • Stromaufnahme:  3,5A
  • Anzeige: 80 x 1233mm, ein- oder zweizeilig
  • Ansteuerung:  RS232 oder Aufruf von 256 im Gerät, abgelegten Textfeldern
  • über 8-Bit-Leitung
  • Abmessungen (l x b x h):  1336 x 172 x 77mm
Anzeigeeinheit AGD
